116 · ABS blok şeması ve normal frenleme
Pulsar NS200 · Kaynak sayfa 116 / 176
Rev. 00 · Ağustos 2023 · Euro 4 · Belge 71113355

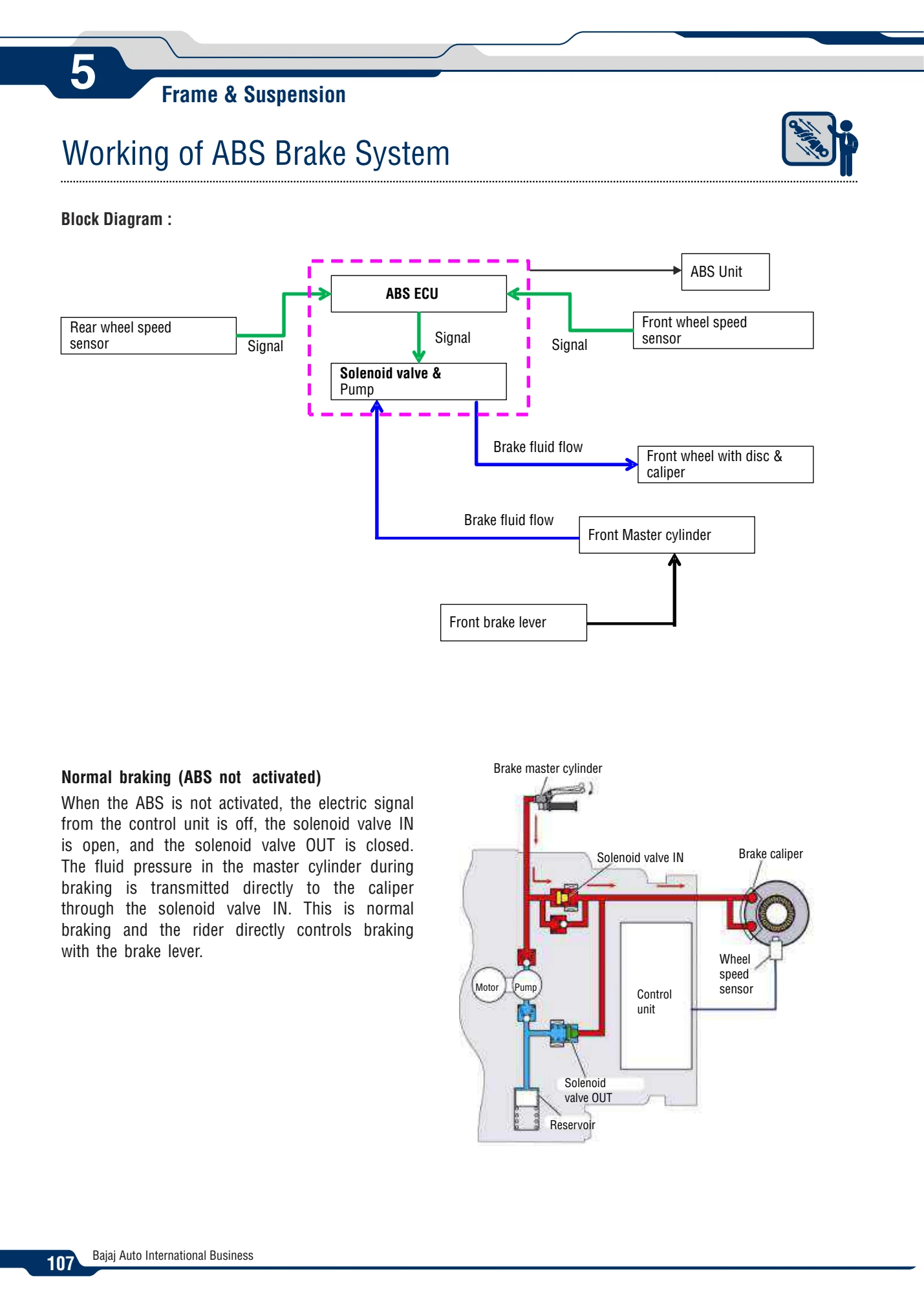

Kaynak blok şemasının Türkçe anahtarı: ön/arka tekerlek hız sensörü; ön tekerlek disk kaliperi; ABS elektronik kontrol ünitesi; ön fren ana merkezi; fren kolu; selenoid valfler ve pompa; ABS ünitesi; elektrik sinyali; hidrolik akışı.
ABS müdahalesi yokken: ECU valflere müdahale sinyali göndermez. Giriş valfi açık, çıkış valfi kapalıdır. Ana merkez basıncı giriş valfinden doğrudan kalipere iletilir. Fren kolunu kullanan sürücü basıncı belirler.
Alt hidrolik şemanın anahtarı: ana merkez → giriş valfi → fren kaliperi; tekerlek hız sensörü → kontrol ünitesi; çıkış valfi → hazne; pompa ve elektrik motoru. Bağlantıların yönü kaynak çizimde korunmuştur.
