Pulsar NS200 · Kaynak sayfa 113 / 176

Rev. 00 · Ağustos 2023 · Euro 4 · Belge 71113355

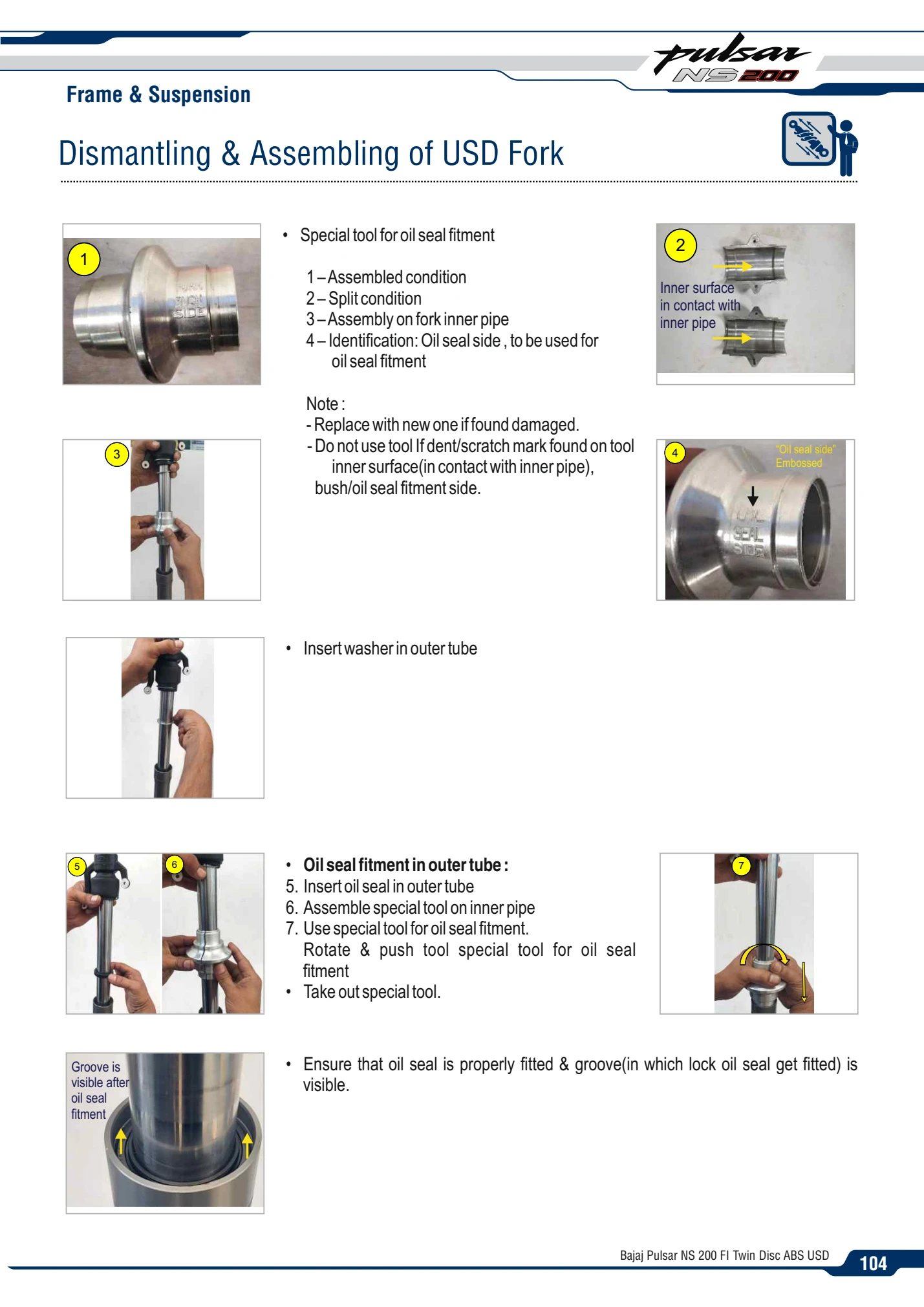

Takım görselleri: 1: birleştirilmiş takım; 2: ayrılmış yarımlar; 3: boru üzerinde takım; 4: yağ keçesi tarafı işareti.

Hasarlı takım kullanmayın. İç boruya temas eden yüzeyinde veya burç/keçe tarafında çizik ve ezik bulunan takımı yenileyin.

Pulu dış boruya yerleştirin. 5: keçeyi dış boruya takın; 6: takımı iç borunun çevresinde birleştirin; 7: takımı döndürüp iterek keçeyi yuvasına oturtun. Takımı çıkarın.

Keçenin tamamen oturduğunu ve kilit halkası kanalının göründüğünü doğrulayın.

Kaynak: Bajaj Auto Limited · Türkçe web uyarlaması
