Pulsar NS200 · Kaynak sayfa 112 / 176

Rev. 00 · Ağustos 2023 · Euro 4 · Belge 71113355

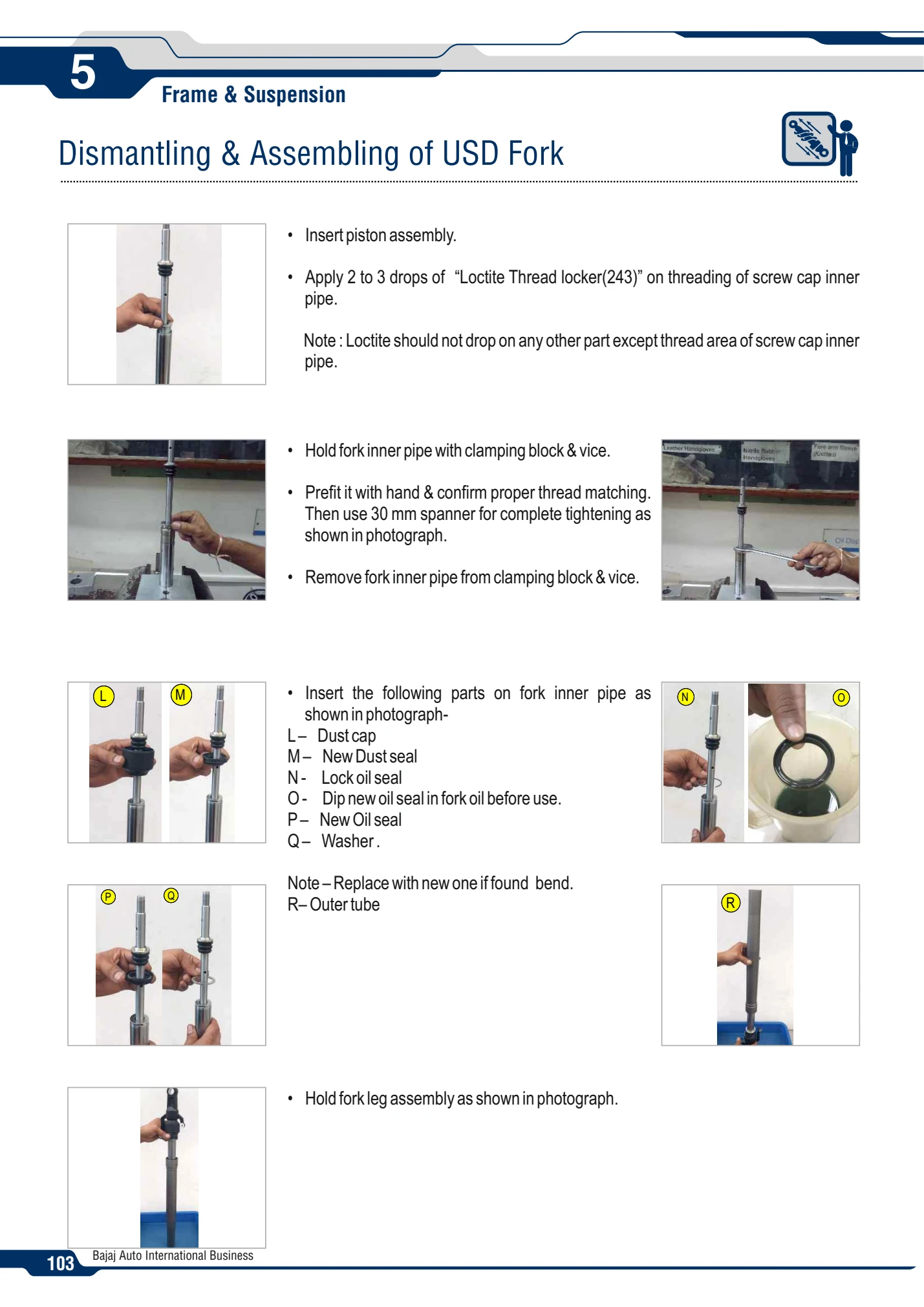

Piston grubunu yerleştirin. Yalnızca vidalı kapağın dişlerine 2–3 damla Loctite 243 uygulayın; diğer yüzeylere sürmeyin.

İç boruyu mengenede uygun blokla tutun. Kapağı önce elle vidalayarak doğru diş tuttuğunu doğrulayın, ardından 30 mm anahtarla tamamen sıkın. Boruyu mengeneden çıkarın.

Sırasıyla L toz kapağı, M yeni toz keçesi, N kilit halkasını yerleştirin. O: yeni yağ keçesini çatal yağına batırın. P: yeni yağ keçesi, Q: pul (eğilmişse yenileyin), R: dış boru. Grubu fotoğraftaki gibi tutun.

Kaynak: Bajaj Auto Limited · Türkçe web uyarlaması
