173 · Varroc — yakıt seviyesi devresi
Pulsar NS200 · Kaynak sayfa 173 / 176
Rev. 00 · Ağustos 2023 · Euro 4 · Belge 71113355

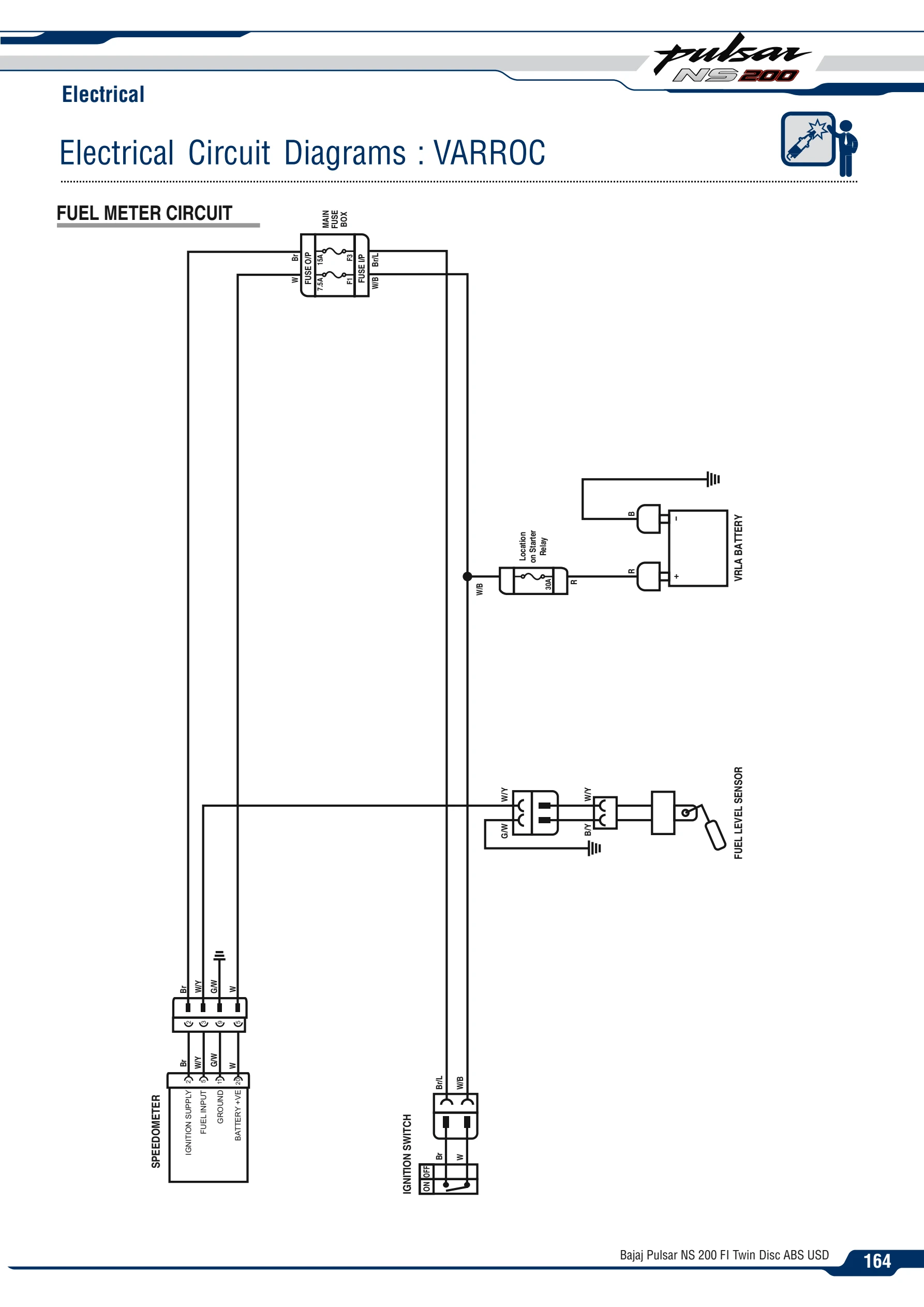

Yakıt seviye sensörü W/Y sinyal ve G/W dönüş hattıyla göstergeye bağlıdır. Yakıt girişi pin 5, kontak beslemesi pin 2, akü artı pin 20 olarak etiketlenmiştir.
Kaynak farkı: Bu çizimde şase pin 11 yazılırken genel pin tablosunda 13 yazmaktadır. Ara soket numaralarını gösterge işlev numaralarıyla karıştırmayın; doğrulama olmadan bağlantı değiştirmeyin.
F1 7,5 A; F3 15 A; ana sigorta 30 A. FUEL LEVEL SENSOR = yakıt seviye sensörü.
Şemadaki İngilizce terimler ve renk kodları
Battery: akü · Ground/Earth: şase · Supply: besleme · Ignition switch: kontak · Kill switch: motor durdurma anahtarı · Main relay: ana röle · Fuse box: sigorta kutusu · Fuse I/P–O/P: sigorta girişi–çıkışı · Speedometer: gösterge · ON/OFF: açık/kapalı · LH/RH: sol/sağ · +ve/−ve: artı/eksi · Input/Output: giriş/çıkış · Driver: sürücü · Sensor: sensör · Relay: röle · Coil: bobin · Switch: anahtar · Control: kumanda · NC: bağlı değil.
B: siyah · W: beyaz · R: kırmızı · G: yeşil · Y: sarı · L: mavi · Br: kahverengi · Gr: gri · Pi: pembe · O: turuncu · V: mor · LG: açık yeşil. İki renkli kodlarda ilk renk ana renk, ikinci renk şerittir. Kaynaktaki harf kodları çizim üzerinde korunmuştur.
Crank: krank · Throttle: gaz kelebeği · Manifold air pressure: emme manifoldu hava basıncı · Air temperature: hava sıcaklığı · Coolant/Engine temperature: soğutma sıvısı/motor sıcaklığı · Roll over: devrilme · Side stand: yan sehpa · Neutral: boş vites · Clutch: debriyaj · Stepper: adım motoru · Injector: enjektör · Lambda heater: lambda ısıtıcısı · Starter motor: marş motoru · Purge/Canister: kanister tahliye valfi · Wheel speed: tekerlek hızı · Solenoid valve: selenoid valf · Reservoir: hazne · Caliper: kaliper · Master cylinder: fren ana merkezi · Brake lever: fren kolu.
