157 · Varroc — gösterge pin bağlantıları
Pulsar NS200 · Kaynak sayfa 157 / 176
Rev. 00 · Ağustos 2023 · Euro 4 · Belge 71113355

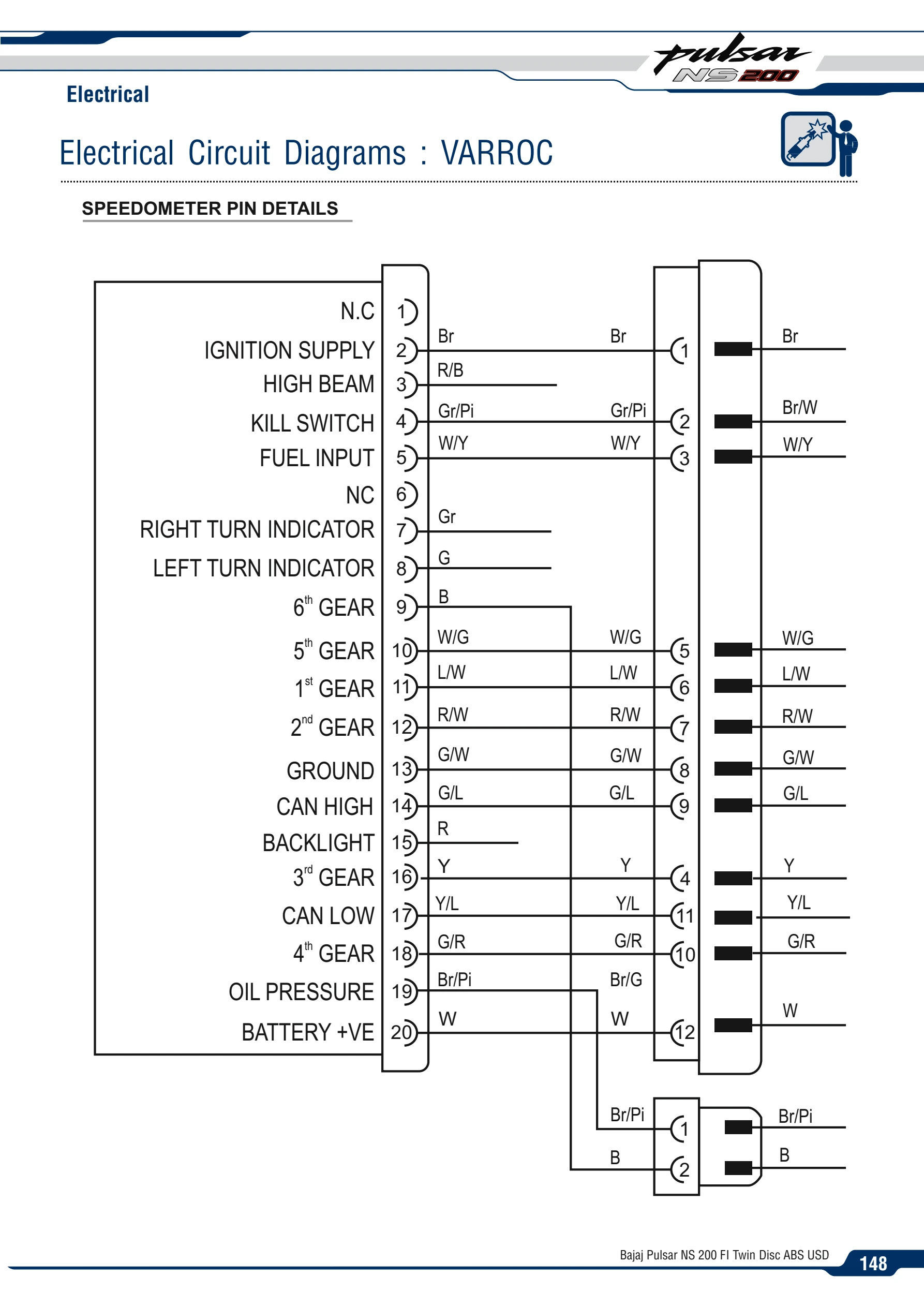

20 uçlu gösterge işlevleri Bosch bölümündeki tabloyla aynıdır; ara tesisattaki renk ve soket bağlantıları bu Varroc çiziminden izlenmelidir.
| Pin | İşlev | Gösterge tarafı renk |
|---|---|---|
| 1 | Bağlı değil | — |
| 2 | Kontak beslemesi | Br |
| 3 | Uzun far | R/B |
| 4 | Motor durdurma anahtarı | Gr/Pi |
| 5 | Yakıt seviyesi | W/Y |
| 6 | Bağlı değil | — |
| 7 | Sağ sinyal | Gr |
| 8 | Sol sinyal | G |
| 9 | 6. vites | B |
| 10 | 5. vites | W/G |
| 11 | 1. vites | L/W |
| 12 | 2. vites | R/W |
| 13 | Şase | G/W |
| 14 | CAN-H | G/L |
| 15 | Arka aydınlatma | R |
| 16 | 3. vites | Y |
| 17 | CAN-L | Y/L |
| 18 | 4. vites | G/R |
| 19 | Yağ basıncı | Br/Pi |
| 20 | Akü artı | W |
12 uçlu ara soket: 2→1, 4→2, 5→3, 16→4, 10→5, 11→6, 12→7, 13→8, 14→9, 18→10, 17→11, 20→12. Ayrı iki uçlu soket: 19→1, 9→2. Çizimde 12 uçlu soketin 2 numaralı ucundan sonra Br/W, yağ basıncı bağlantısında Br/G etiketi de vardır; renkleri tek bir renge indirgemeyin.
Şemadaki İngilizce terimler ve renk kodları
Battery: akü · Ground/Earth: şase · Supply: besleme · Ignition switch: kontak · Kill switch: motor durdurma anahtarı · Main relay: ana röle · Fuse box: sigorta kutusu · Fuse I/P–O/P: sigorta girişi–çıkışı · Speedometer: gösterge · ON/OFF: açık/kapalı · LH/RH: sol/sağ · +ve/−ve: artı/eksi · Input/Output: giriş/çıkış · Driver: sürücü · Sensor: sensör · Relay: röle · Coil: bobin · Switch: anahtar · Control: kumanda · NC: bağlı değil.
B: siyah · W: beyaz · R: kırmızı · G: yeşil · Y: sarı · L: mavi · Br: kahverengi · Gr: gri · Pi: pembe · O: turuncu · V: mor · LG: açık yeşil. İki renkli kodlarda ilk renk ana renk, ikinci renk şerittir. Kaynaktaki harf kodları çizim üzerinde korunmuştur.
Crank: krank · Throttle: gaz kelebeği · Manifold air pressure: emme manifoldu hava basıncı · Air temperature: hava sıcaklığı · Coolant/Engine temperature: soğutma sıvısı/motor sıcaklığı · Roll over: devrilme · Side stand: yan sehpa · Neutral: boş vites · Clutch: debriyaj · Stepper: adım motoru · Injector: enjektör · Lambda heater: lambda ısıtıcısı · Starter motor: marş motoru · Purge/Canister: kanister tahliye valfi · Wheel speed: tekerlek hızı · Solenoid valve: selenoid valf · Reservoir: hazne · Caliper: kaliper · Master cylinder: fren ana merkezi · Brake lever: fren kolu.
