141 · Bosch — ateşleme devresi
Pulsar NS200 · Kaynak sayfa 141 / 176
Rev. 00 · Ağustos 2023 · Euro 4 · Belge 71113355

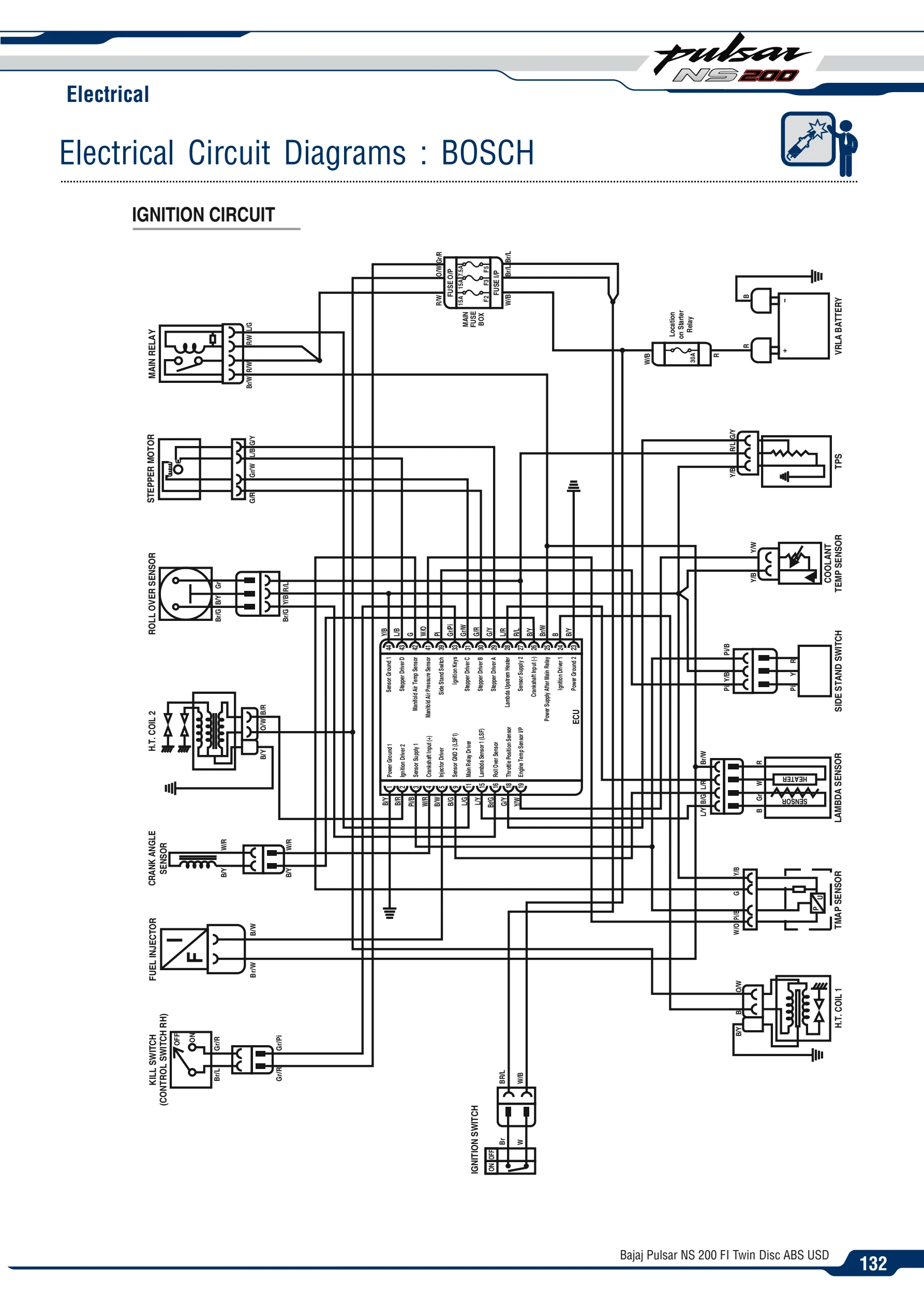

Şema; akü ve sigortalar, kontak ve motor durdurma anahtarı, ana röle, ECU, krank açı sensörü, iki yüksek gerilim bobini, enjektör, gaz kelebeği konum sensörü, TMAP, soğutma sıvısı sıcaklık sensörü, yan sehpa ve devrilme sensörü, lambda sensörü/ısıtıcısı ve adım motorunu birlikte gösterir.
ECU işlevleri ve tüm pin karşılıkları önceki Bosch pin tablosundadır. Burada ateşleme sürücüsü 2 pin 2, ateşleme sürücüsü 1 pin 24; krank girişleri pin 4 (+) ve 26 (−), enjektör sürücüsü pin 5'tir.
Şemada F2 ve F3 15 A, F5 7,5 A, marş rölesi ana sigortası 30 A olarak gösterilir. Kablo dalları ve ek noktaları için büyütülebilir kaynak çizimini kullanın.
Şemadaki İngilizce terimler ve renk kodları
Battery: akü · Ground/Earth: şase · Supply: besleme · Ignition switch: kontak · Kill switch: motor durdurma anahtarı · Main relay: ana röle · Fuse box: sigorta kutusu · Fuse I/P–O/P: sigorta girişi–çıkışı · Speedometer: gösterge · ON/OFF: açık/kapalı · LH/RH: sol/sağ · +ve/−ve: artı/eksi · Input/Output: giriş/çıkış · Driver: sürücü · Sensor: sensör · Relay: röle · Coil: bobin · Switch: anahtar · Control: kumanda · NC: bağlı değil.
B: siyah · W: beyaz · R: kırmızı · G: yeşil · Y: sarı · L: mavi · Br: kahverengi · Gr: gri · Pi: pembe · O: turuncu · V: mor · LG: açık yeşil. İki renkli kodlarda ilk renk ana renk, ikinci renk şerittir. Kaynaktaki harf kodları çizim üzerinde korunmuştur.
Crank: krank · Throttle: gaz kelebeği · Manifold air pressure: emme manifoldu hava basıncı · Air temperature: hava sıcaklığı · Coolant/Engine temperature: soğutma sıvısı/motor sıcaklığı · Roll over: devrilme · Side stand: yan sehpa · Neutral: boş vites · Clutch: debriyaj · Stepper: adım motoru · Injector: enjektör · Lambda heater: lambda ısıtıcısı · Starter motor: marş motoru · Purge/Canister: kanister tahliye valfi · Wheel speed: tekerlek hızı · Solenoid valve: selenoid valf · Reservoir: hazne · Caliper: kaliper · Master cylinder: fren ana merkezi · Brake lever: fren kolu.
