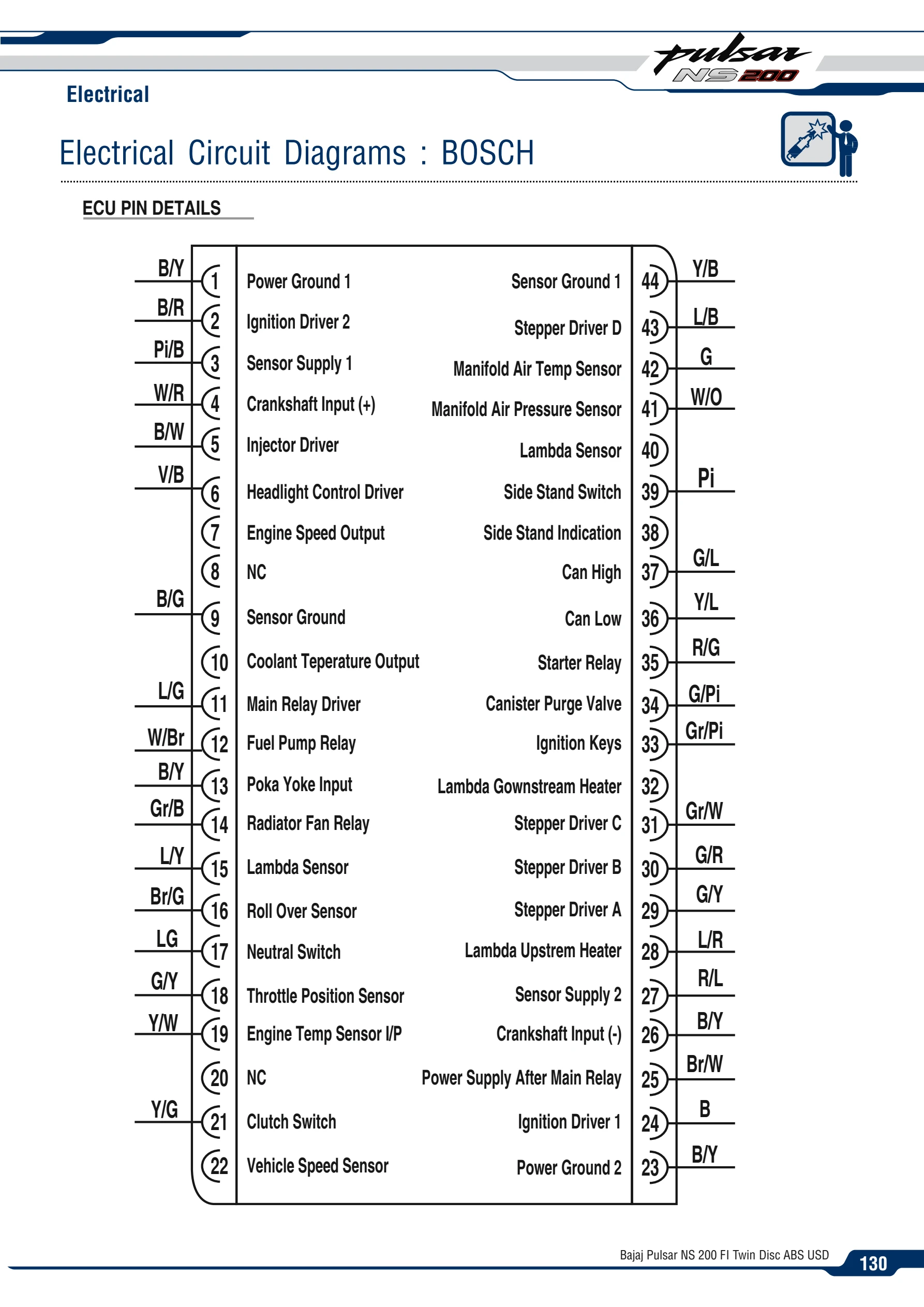

139 · Bosch — ECU pin tablosu
Pulsar NS200 · Kaynak sayfa 139 / 176
Rev. 00 · Ağustos 2023 · Euro 4 · Belge 71113355
| Pin | İşlev | Renk |
|---|---|---|
| 1 | Güç şasesi 1 | B/Y |
| 2 | Ateşleme sürücüsü 2 | B/R |
| 3 | Sensör beslemesi 1 | Pi/B |
| 4 | Krank girişi (+) | W/R |
| 5 | Enjektör sürücüsü | B/W |
| 6 | Far kontrol sürücüsü | V/B |
| 7 | Motor devir çıkışı | — |
| 8 | Bağlı değil, NC | — |
| 9 | Sensör şasesi | B/G |
| 10 | Soğutma sıvısı sıcaklık çıkışı | — |
| 11 | Ana röle sürücüsü | L/G |
| 12 | Yakıt pompası rölesi | W/Br |
| 13 | Poka-yoke girişi | B/Y |
| 14 | Radyatör fan rölesi | Gr/B |
| 15 | Lambda sensörü | L/Y |
| 16 | Devrilme sensörü | Br/G |
| 17 | Boş vites anahtarı | LG |
| 18 | Gaz kelebeği konum sensörü | G/Y |
| 19 | Motor sıcaklık sensörü girişi | Y/W |
| 20 | Bağlı değil, NC | — |
| 21 | Debriyaj anahtarı | Y/G |
| 22 | Araç hız sensörü | — |
| 23 | Güç şasesi 2 | B/Y |
| 24 | Ateşleme sürücüsü 1 | B |
| 25 | Ana röle sonrası besleme | Br/W |
| 26 | Krank girişi (−) | B/Y |
| 27 | Sensör beslemesi 2 | R/L |
| 28 | Üst akış lambda ısıtıcısı | L/R |
| 29 | Adım motoru sürücüsü A | G/Y |
| 30 | Adım motoru sürücüsü B | G/R |
| 31 | Adım motoru sürücüsü C | Gr/W |
| 32 | Alt akış lambda ısıtıcısı | — |
| 33 | Kontak anahtarı girişi | Gr/Pi |
| 34 | Kanister tahliye valfi | G/Pi |
| 35 | Marş rölesi | R/G |
| 36 | CAN-L | Y/L |
| 37 | CAN-H | G/L |
| 38 | Yan sehpa göstergesi | — |
| 39 | Yan sehpa anahtarı | Pi |
| 40 | Lambda sensörü | — |
| 41 | Emme manifoldu hava basıncı sensörü | W/O |
| 42 | Emme havası sıcaklık sensörü | G |
| 43 | Adım motoru sürücüsü D | L/B |
| 44 | Sensör şasesi 1 | Y/B |
Çizimde renk belirtilmeyen uçlar “—” ile gösterilmiştir; bu işaret tek başına boş pin anlamına gelmez.
Şemadaki İngilizce terimler ve renk kodları
Battery: akü · Ground/Earth: şase · Supply: besleme · Ignition switch: kontak · Kill switch: motor durdurma anahtarı · Main relay: ana röle · Fuse box: sigorta kutusu · Fuse I/P–O/P: sigorta girişi–çıkışı · Speedometer: gösterge · ON/OFF: açık/kapalı · LH/RH: sol/sağ · +ve/−ve: artı/eksi · Input/Output: giriş/çıkış · Driver: sürücü · Sensor: sensör · Relay: röle · Coil: bobin · Switch: anahtar · Control: kumanda · NC: bağlı değil.
B: siyah · W: beyaz · R: kırmızı · G: yeşil · Y: sarı · L: mavi · Br: kahverengi · Gr: gri · Pi: pembe · O: turuncu · V: mor · LG: açık yeşil. İki renkli kodlarda ilk renk ana renk, ikinci renk şerittir. Kaynaktaki harf kodları çizim üzerinde korunmuştur.
Crank: krank · Throttle: gaz kelebeği · Manifold air pressure: emme manifoldu hava basıncı · Air temperature: hava sıcaklığı · Coolant/Engine temperature: soğutma sıvısı/motor sıcaklığı · Roll over: devrilme · Side stand: yan sehpa · Neutral: boş vites · Clutch: debriyaj · Stepper: adım motoru · Injector: enjektör · Lambda heater: lambda ısıtıcısı · Starter motor: marş motoru · Purge/Canister: kanister tahliye valfi · Wheel speed: tekerlek hızı · Solenoid valve: selenoid valf · Reservoir: hazne · Caliper: kaliper · Master cylinder: fren ana merkezi · Brake lever: fren kolu.
