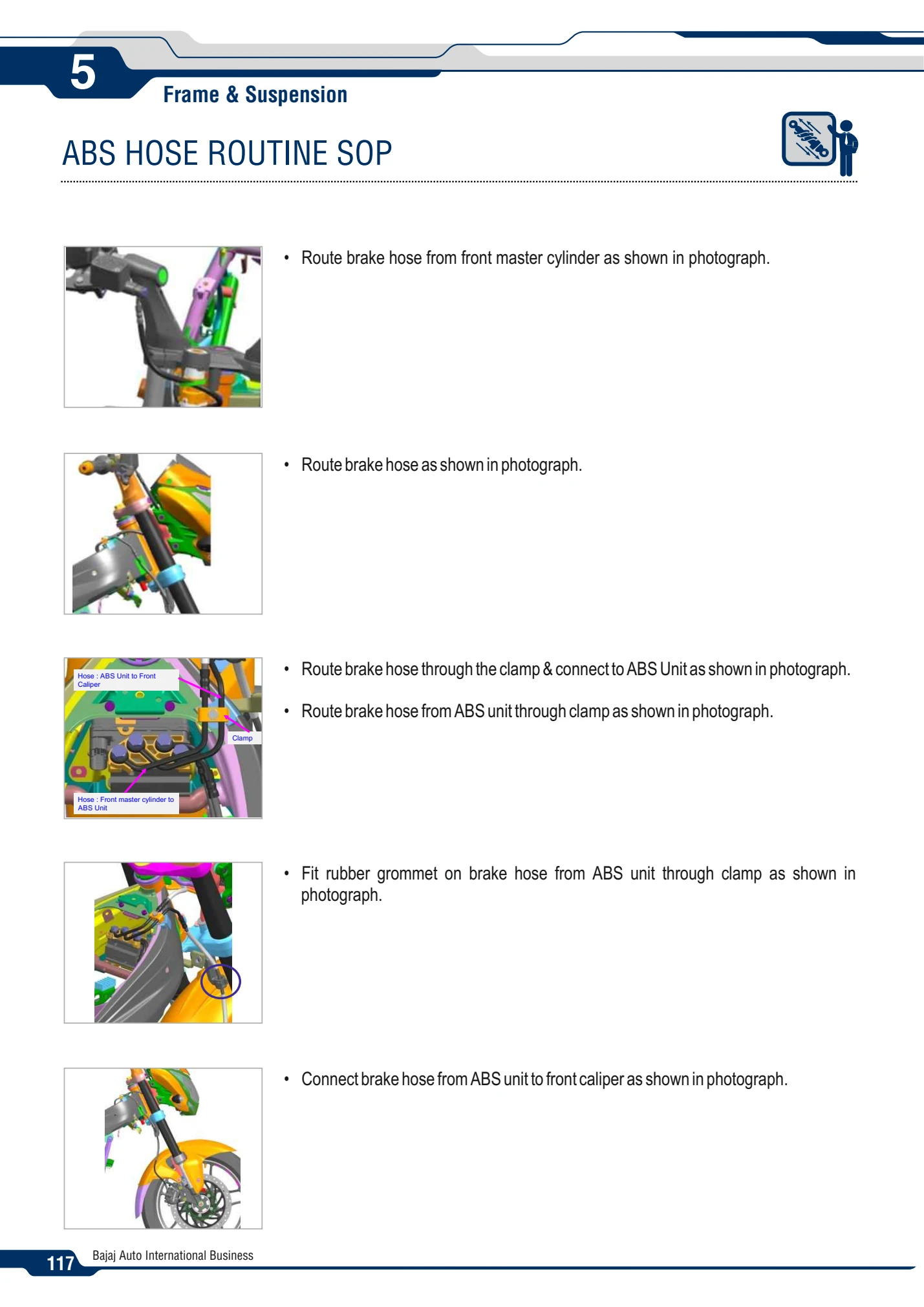

126 · ABS ön fren hortumlarının güzergâhı

Kaynak fotoğrafları montaj yolunu gösterir:

1. Ön ana merkezden gelen hortumu fotoğraftaki güzergâhtan geçirin.
2. Hortumu kelepçenin içinden geçirerek ABS ünitesine bağlayın.
3. ABS ünitesinden çıkan ön kaliper hortumunu gösterilen kelepçeden geçirin.
4. Hortumun lastik geçiş parçasını kelepçedeki yerine yerleştirin.
5. ABS'den gelen hortumu ön kalipere bağlayın.

Şekil anahtarı: Clamp = kelepçe; Front master cylinder to ABS unit = ön ana merkezden ABS ünitesine; ABS unit to front caliper = ABS ünitesinden ön kalipere. Hortumları çizimdeki güzergâh ve tutucularla eşleştirin.
