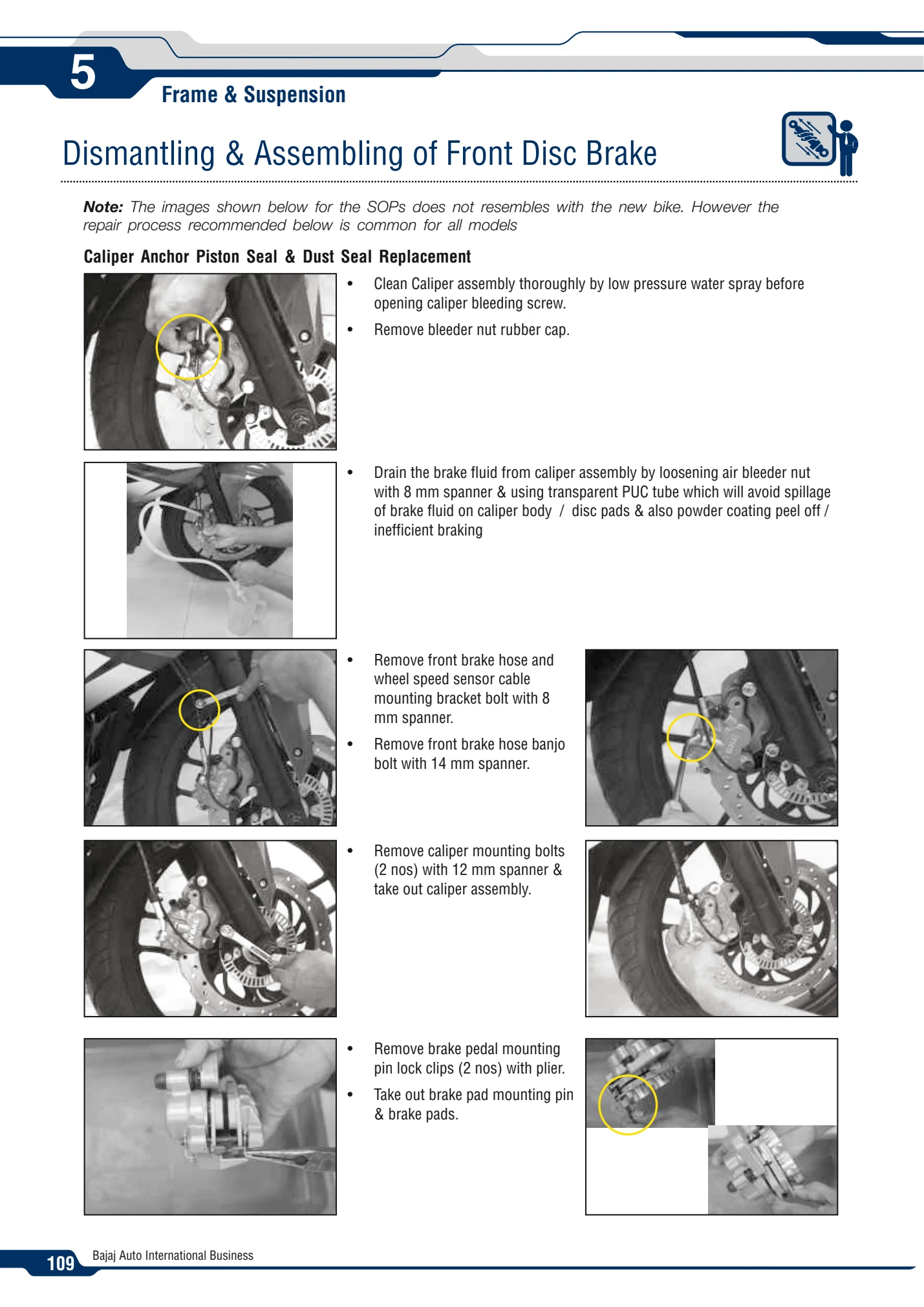

118 · Ön disk fren — kaliperi sökme

Kaynak notu: Bu işlemdeki fotoğraflar yeni motosikletle birebir aynı değildir; kaynak, önerilen onarım işlemini modeller için ortak olarak anlatır.

1. Hava alma vidasını açmadan önce kaliper grubunu düşük basınçlı su püskürterek iyice temizleyin.
2. Hava alma vidasının lastik kapağını çıkarın.
3. Şeffaf hortum takıp 8 mm anahtarla hava alma vidasını gevşeterek hidroliği boşaltın. Hidroliğin kalipere/balatalara dökülmesi boya hasarına ve yetersiz frenlemeye yol açabilir.
4. Ön fren hortumu ve tekerlek hız sensörü kablosu braket cıvatasını 8 mm anahtarla çıkarın.
5. Ön fren hortumu banjo cıvatasını 14 mm anahtarla sökün.
6. İki kaliper bağlantı cıvatasını 12 mm anahtarla söküp kaliperi alın.
7. Balata piminin iki kilit klipsini penseyle çıkarın. Pimi ve balataları alın.

Bölüm, kaliper kılavuzu, piston keçesi ve toz keçesi değişimini kapsar.
