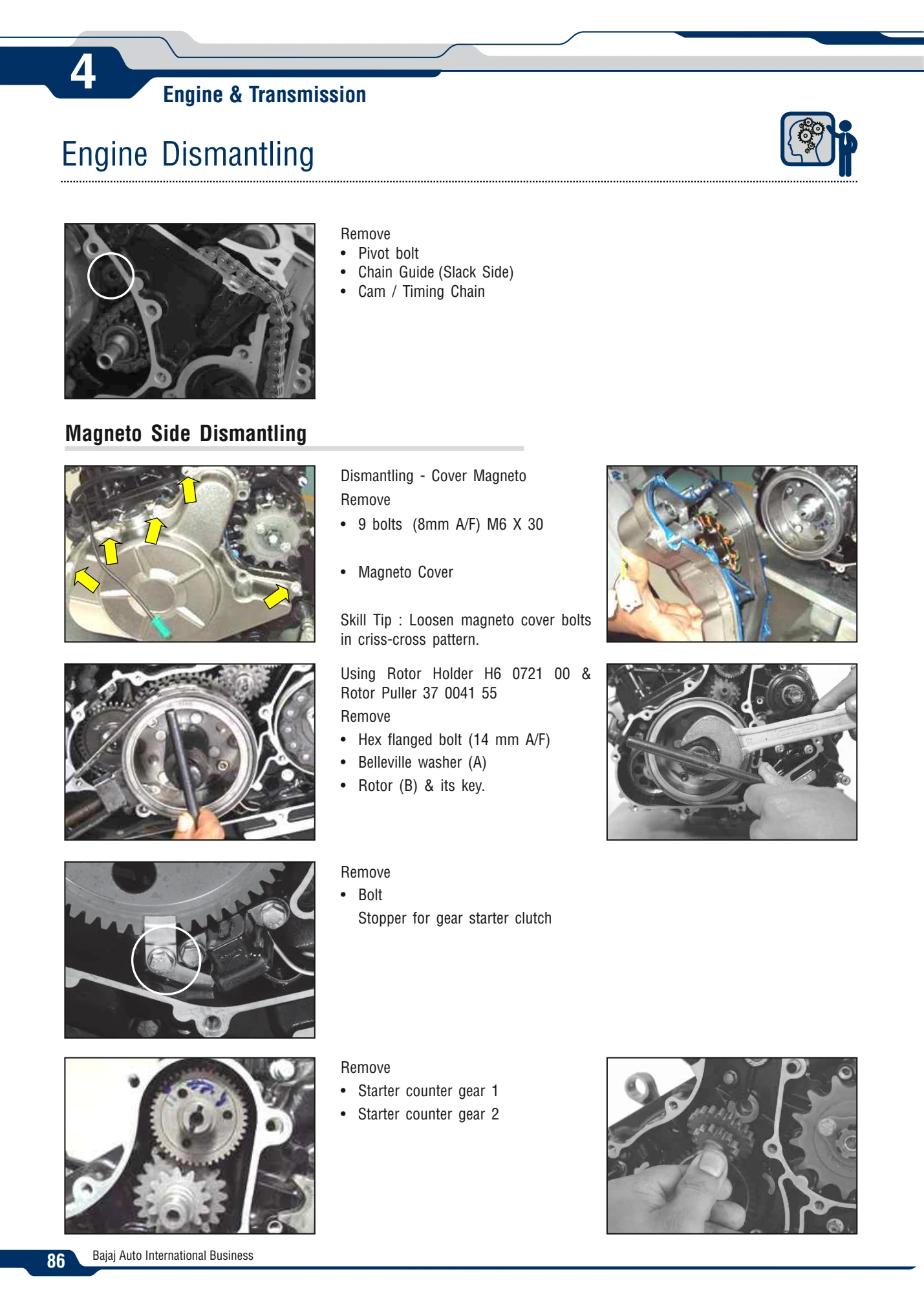

094 · Motor sökümü – manyeto tarafı
Pulsar NS200 · Kaynak sayfa 94 / 176
Rev. 00 · Ağustos 2023 · Euro 4 · Belge 71113355
Dokuz cıvatayı (8 mm, M6×30) çapraz gevşetin ve manyeto kapağını çıkarın.
Kaynak bu işlemde H6 0721 00 rotor tutucu ve 37 0041 55 çektirme kullanır. Altıgen flanşlı cıvatayı (14 mm), A Belleville pulu, B rotoru ve kamasını çıkarın.
Marş kavrama dişlisi durdurucu cıvatasını; pivot cıvatasını; gevşek taraf zincir kılavuzunu; eksantrik/zamanlama zincirini; marş ara dişlisi 1 ve 2'yi çıkarın. Takım numaraları önceki listeden farklıdır; uyumu doğrulayın.
