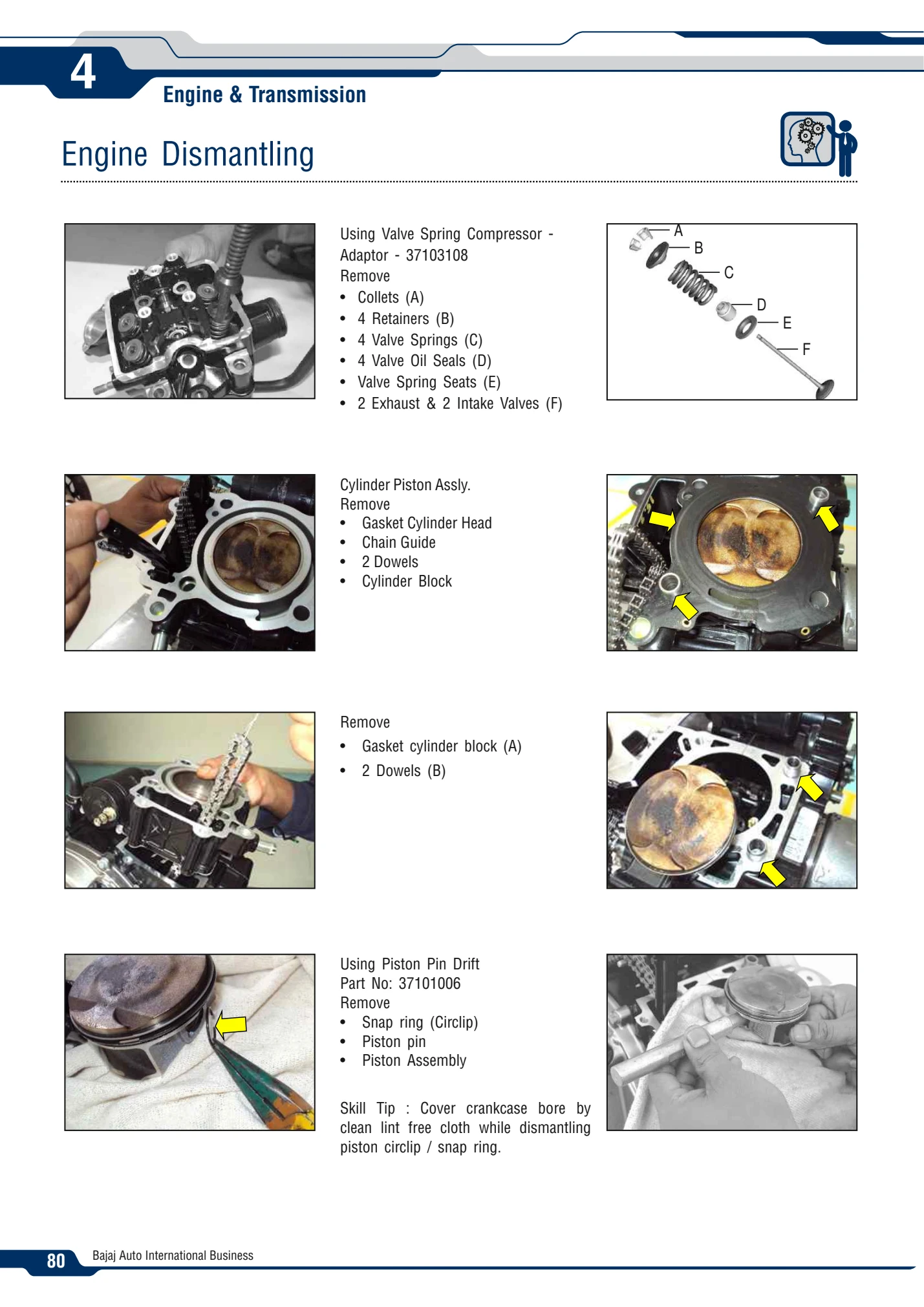

088 · Motor sökümü – supaplar, silindir ve piston
Pulsar NS200 · Kaynak sayfa 88 / 176
Rev. 00 · Ağustos 2023 · Euro 4 · Belge 71113355
37103108 adaptörlü supap yayı kompresörüyle A kilit tırnaklarını, dört B tutucuyu, dört C yayı, dört D supap yağ keçesini, E yay yataklarını, iki egzoz ve iki emme F supabını çıkarın.
Silindir kapağı contasını, zincir kılavuzunu, iki merkezleme pimini ve silindir bloğunu çıkarın.
Kaynak bu sayfada 37101006 piston pimi zımbasını belirtir. Segmanı, piston pimini ve pistonu çıkarın. Alt silindir contası A ve iki pim B'yi alın. Segman sökümünde karteri temiz, tüy bırakmayan bezle örtün. Takım numarası önceki listedekinden farklıdır.
