Pulsar NS200 · Kaynak sayfa 70 / 176

Rev. 00 · Ağustos 2023 · Euro 4 · Belge 71113355

Aksi yazılmadıkça birim mm'dir. Kaynakta şüpheli görünen değerler aynen aktarılmış ve aşağıda belirtilmiştir.

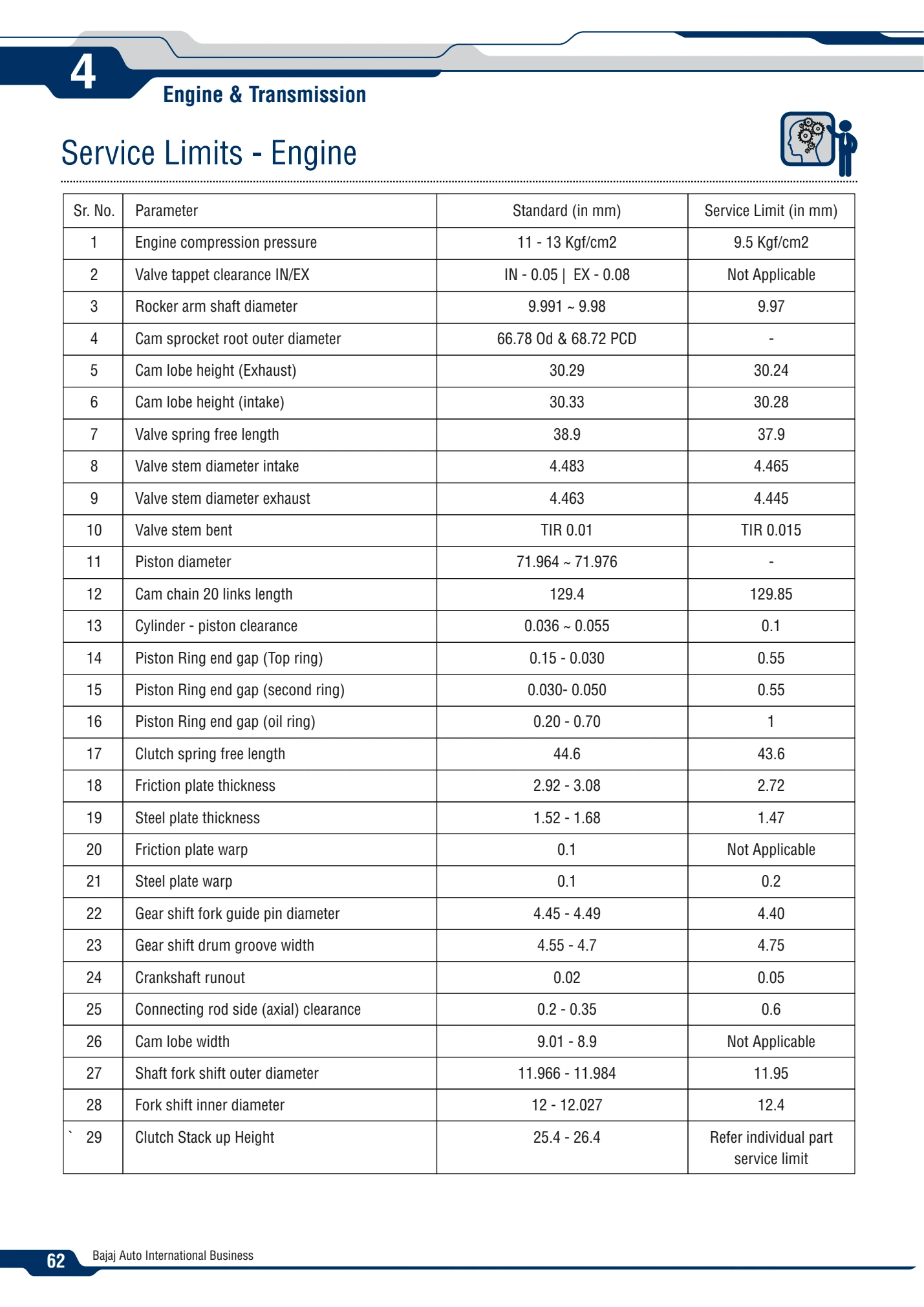

No. Parametre Standart Servis sınırı
1 Kompresyon 11-13 kgf/cm² 9,5 kgf/cm²
2 Emme/egzoz supap boşluğu 0,05 / 0,08 Uygulanmaz
3 Külbütör mili çapı 9,991-9,98 9,97
4 Eksantrik dişlisi kök dış çapı 66,78 dış; 68,72 PCD –
5 Egzoz kam yüksekliği 30,29 30,24
6 Emme kam yüksekliği 30,33 30,28
7 Supap yayı serbest boyu 38,9 37,9
8 Emme supabı sap çapı 4,483 4,465
9 Egzoz supabı sap çapı 4,463 4,445
10 Supap sapı eğriliği, TIR 0,01 0,015
11 Piston çapı 71,964-71,976 –
12 Eksantrik zinciri, 20 bakla 129,4 129,85
13 Silindir-piston boşluğu 0,036-0,055 0,1
14 Üst segman ağız aralığı 0,15-0,030 0,55
15 İkinci segman ağız aralığı 0,030-0,050 0,55
16 Yağ segmanı ağız aralığı 0,20-0,70 1
17 Debriyaj yayı serbest boyu 44,6 43,6
18 Balatalı disk kalınlığı 2,92-3,08 2,72
19 Çelik disk kalınlığı 1,52-1,68 1,47
20 Balatalı disk çarpılması 0,1 Uygulanmaz
21 Çelik disk çarpılması 0,1 0,2
22 Vites çatalı kılavuz pimi çapı 4,45-4,49 4,40
23 Vites tamburu oluk genişliği 4,55-4,7 4,75
24 Krank salgısı 0,02 0,05
25 Biyel yan/eksenel boşluğu 0,2-0,35 0,6
26 Kam genişliği 9,01-8,9 Uygulanmaz
27 Vites çatalı mili dış çapı 11,966-11,984 11,95
28 Vites çatalı iç çapı 12-12,027 12,4
29 Debriyaj paket yüksekliği 25,4-26,4 Tek tek parçaların sınırlarına bakın

Editör notu: Özellikle 14-15'in ondalıkları ve 28'in sınırı kaynakta bu biçimdedir; imalat/onarım kararı öncesi güncel teknik veriyle doğrulanmalıdır.

Kaynak: Bajaj Auto Limited · Türkçe web uyarlaması
