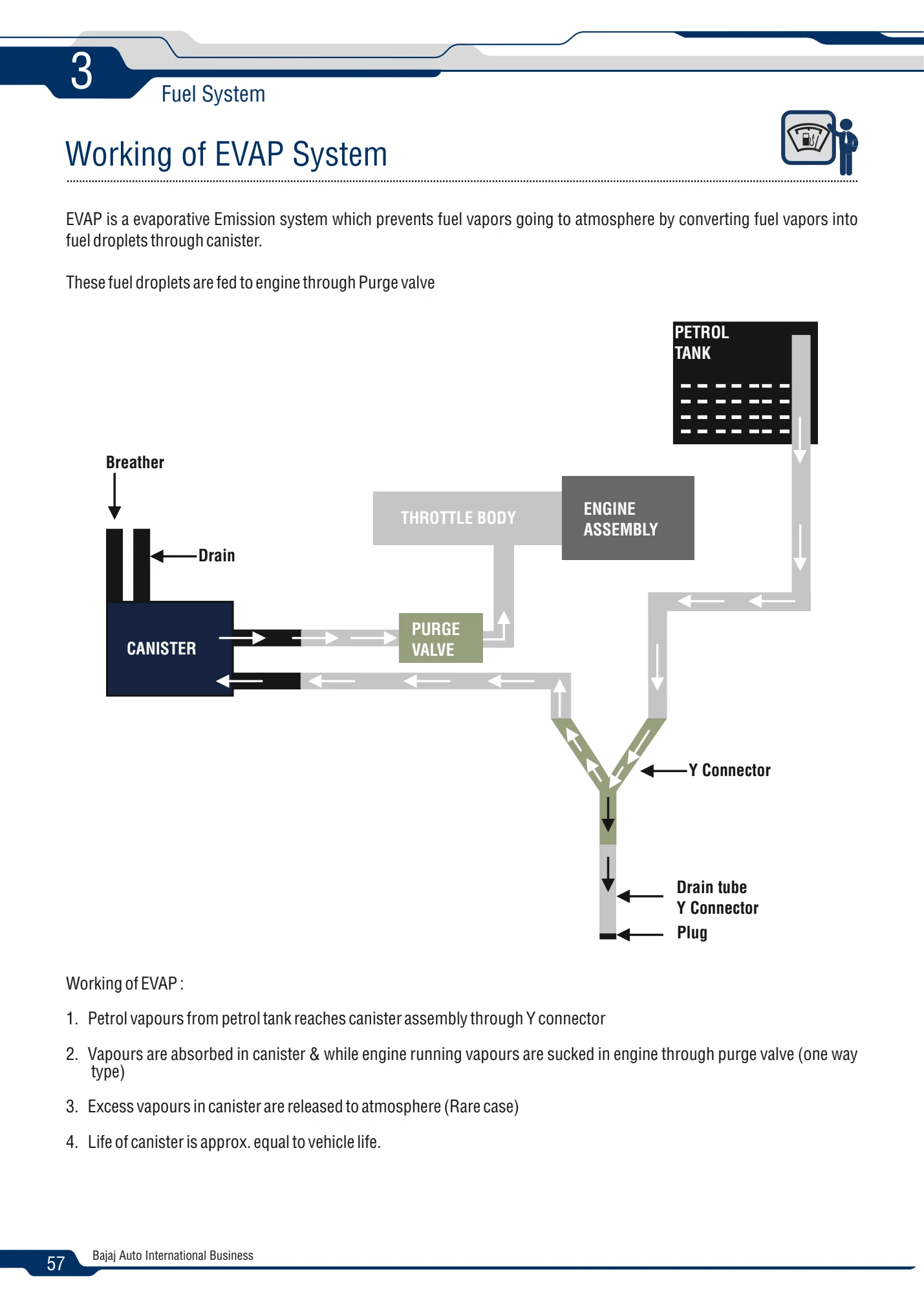

EVAP, yakıt buharının atmosfere çıkmasını önleyen buharlaşma emisyon sistemidir. Kaynak, buharın kanister üzerinden damlacıklara dönüştürülüp tahliye valfiyle motora verildiğini belirtir.

  1. Depo buharı Y bağlantısından kanistere ulaşır.
  2. Kanisterde tutulur; motor çalışırken tek yönlü tahliye valfinden motora emilir.
  3. Nadir durumda fazla buhar atmosfere bırakılır.
  4. Kanister ömrü yaklaşık araç ömrüdür.

Şema etiketleri: petrol tank=yakıt deposu; breather=havalandırma; drain=tahliye; Y connector=Y bağlantısı; plug=tapa; canister=aktif karbon kutusu; purge valve=buhar tahliye valfi; throttle body=gaz kelebeği gövdesi; engine assembly=motor grubu.
