Pulsar NS200 · Kaynak sayfa 53 / 176

Rev. 00 · Ağustos 2023 · Euro 4 · Belge 71113355

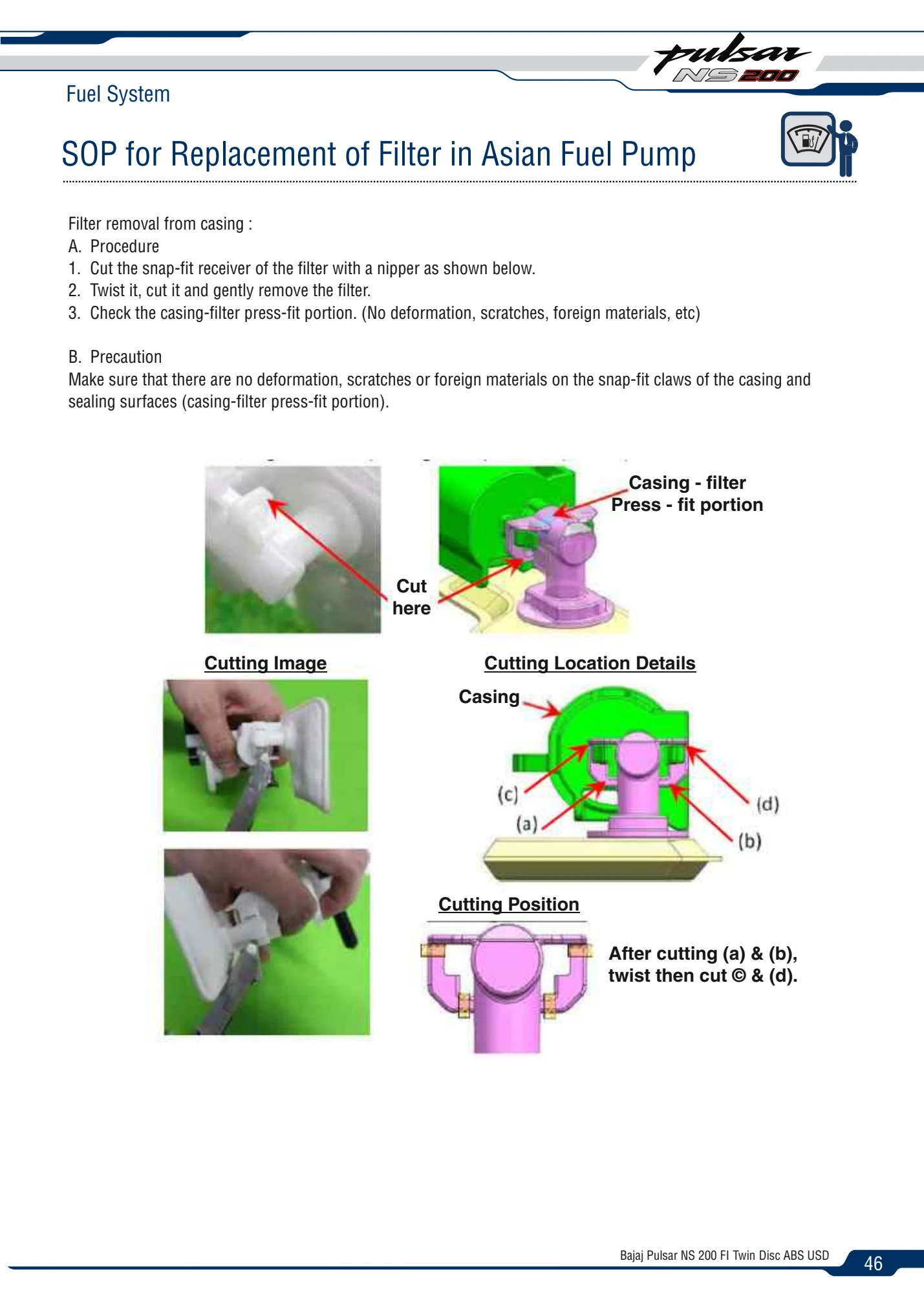

  1. Kaynak görseldeki filtre geçme yuvasını yan keskiyle kesin.
  2. Döndürüp kesin; filtreyi nazikçe çıkarın. Görselde önce a ve b, sonra döndürülerek c ve d kesilir.
  3. Gövde-filtre sıkı geçme bölümünde deformasyon, çizik ve yabancı madde olmadığını kontrol edin.

Önlem: Gövde tırnakları ve sızdırmazlık/sıkı geçme yüzeyleri deformasyonsuz, çiziksiz ve temiz olmalıdır. Kesim konumları kaynak çizimindeki işaretlerdir; gövdeyi kesmeyin.

Kaynak: Bajaj Auto Limited · Türkçe web uyarlaması
